应用和特点
l 采用高精度MEMS传感器及数字化技术，可以检测正压、负压或压差
l 可被广泛用来测量风扇和鼓风机的压力，过滤器阻力、风速、炉体通风、孔板造成的压降，起泡系统的液位和增压器或液压系统的压力
l 可用在医疗设备上监测血液和呼吸压力
l 适用嵌入安装、平面安装等安装方式
l 多种量程范围、输出方式和单位可选
l 无运动部件，防震动
l 同时具有超大超LCD显示
l 可选2组继电器输出或报警，并同时有LCD指示
l 标准精度高达±1% FS，可选±0.5% FS
l 按键功能：零点校准、单位切换、继电器设置、量程校准等
技术指标
介质：空气和非易燃，非腐蚀性气体，对潮气/粉尘/结露/油污不敏感
介质温度：0-60°C
外壳：ABS外壳，PC面板
工作环境：-20-85°C
温度补偿：全程
工作压力：1、2、5kPa，视量程不同；
过载5xFS，破坏压力10xFS
尺寸：见尺寸图
过程连接：侧面直接气道连接方式
显示：LCD
模拟输出： 4-20mA(两线)
输出负载：≤250Ω
控制输出：3A/30VDC,2A/220VAC
精度：±1.0%FS，可选±0.5%FS
长期稳定性：±0.5%FS /Year
温漂系数：＜ 0.05%FS/°C
响应时间：10s
电源：22-26V DC
按键：3个轻触按键
防护等级：IP65
重量：约260g
选型表
| 型号 | P-2000 | 数显压差变送器 | |
| 控制输出 | A | 低点报警 | |
| BC | 高点报警高低点报警 |
量程表
| Model number | UNIT & Range | |||||
| Pa | Pa | kPa | in w.c. | mm w.c. | mbar | |
| P2002 | 0-60 | 60.00 | 0.060 | 0.250 | 6.000 | 0.600 |
| P2003 | 0-125 | 125.0 | 0.125 | 0.500 | 12.00 | 1.250 |
| P2004 | 0-250 | 250.0 | 0.250 | 1.000 | 25.00 | 2.500 |
| P2005 | 0-500 | 500.0 | 0.500 | 2.000 | 50.00 | 5.000 |
| P2006 | 0-750 | 750.0 | 0.750 | 3.000 | 75.00 | 7.500 |
| P2007 | 0-1000 | 1000 | 1.000 | 4.000 | 100.0 | 10.00 |
| P2008 | 0-2000 | 2000 | 2.000 | 8.000 | 200.0 | 20.00 |
| P2009 | 0-3000 | 3000 | 3.000 | 12.00 | 300.0 | 30.00 |
| P2010 | 0-5000 | 5000 | 5.000 | 20.00 | 500.0 | 50.00 |
| P2011 | 0-10000 | 10000 | 10.00 | 40.00 | 1000.0 | 100.0 |
浩之川产品中心
| 型号 | |||||||
| P20XX00 | 显示表 | +24V | GND | ||||
| 电气信号 | COM+ | COM VO | |||||
| DPGTXX01 | 输出表 | +24V | GND | ||||
| 电气信号 | COM+ | COM VO | |||||
| DPGTXX10 | 变送控制输出表 | +24V | GND | COM1+ | COM1- | COM2+ | COM2- |
| 电气信号 | +24V | GND | 公共端COM1 | 低点报警触点NO1 | 公共端COM2 | 低点报警触点NO2 |
用户操作说明
请参照附录P-2000多功能数显压差变送器操作指导对产品进行设置操作。
安装及配件
可以利用随产品提供的标准配件对压差表进行平面安装或嵌入安装，确保产品垂直安装，并完成现场压力连接口。

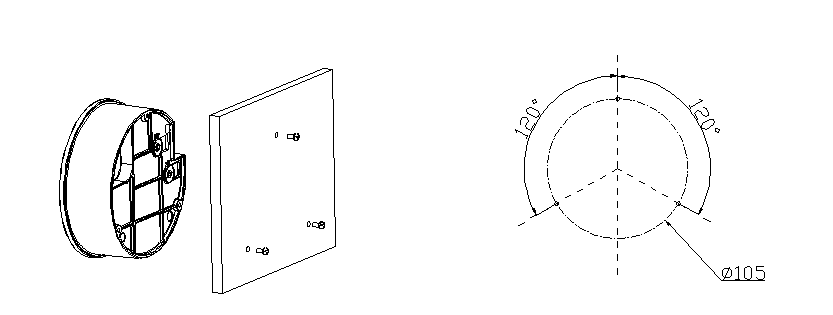

平面安装
在需要安装的表面上，在直径为105mm的圆上钻3个平均夹角为120度的孔，孔直径在3~3.2之间（如上图所示）。通过配件螺钉M3X8安装在表面上。选择其中一对压力接口连接导气管，注意高/低压口的区别，并保证用堵头密封另一对压力接口。

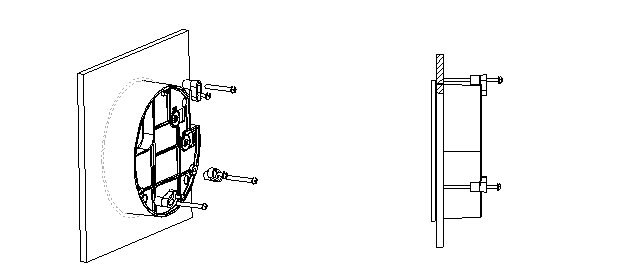

嵌入安装
在需要嵌入式安装的板材上开一个孔，孔直径在114.3~114.8mm之间，把产品嵌入，并在背面安装配件脚垫。然后通过M3.5X50自攻螺钉固定在板材上，选择其中一对压力接口与导气管可靠连接，注意高/低压口的区别，并保证用堵头密封另一对压力接口。
注意事项
安装及接线过程中应断电操作。当使用24VAC电源时，建议使用独立的变压器。当与其它控制器、变送器或阀门驱动器等设备共用一个24VAC变压器时，应确保极性(24V和GND)连接完全正确，否则会带来不可预知情况，甚至损坏这些设备。
P2000系列微差压仪表采用进口高精度传感器，拥有超强敏感性和长期稳定性，安装方便，液晶显示，读数清晰准确。壁挂和嵌入式安装可选，符合洁净室，手术室等超净环境的GMP标准。
产品特点：
1 输入电压DC9-35V，电压范围宽
2 ABS外壳，安装同机械表相同，更符合行业的安装习惯。具有良好的抗冲击性，不易变形等特点。
3 量程0-±10000超大量程。量程可自由切换。详见附表1
4 精度±1.0%FS。长期稳定性±0.5%FS/year
5 多种压力可切换
6 直观大屏LCD显示
7 手动按键差压零点校正
8 查看压力值最低点和最高点量程
9 现场可编程设定报警压力值
10 采用进口微压传感精密部件，精度更高，长期稳定性更好
11 全数字滤波处理电路，稳定性更强
菜单简介
1 主菜单（清零功能)
通电状态下，按压上升键直到显示0.0即清零完成。无需操作3秒后自动进入测量状态。（保持压力接口在稳定静止环境中未连接，方可进行清零操作）
2 主菜单UNIT（单位设置）
通电状态下，按压中间键10秒钟，屏幕显示UNLT然后可按压左面下降建按键或者后面上升键，即可看到单位PA闪烁，然后再次按压即可看到另外的单位闪烁，选择自己需要的单位然后按压中间键，即确认单位切换并自动显示LO项
3 主菜单LO（量程零点查看）
通电状态下，按压中间键10秒钟，屏幕显示UNLT，然后再次按压中间键即可显示LO，然后按压左键或者右键，即可显示客户所定量程的最小值。但是客户不可更改。然后再次按压中间键即自动退出LO查看并自动进入到UP，满程数值查看项
4 主菜单UP（量程满度查看）
通电状态下，按压中间键10秒钟，屏幕显示UNLT，然后再次按压中间键即可显示LO，再次按压中间键即显示UP，然后按压左面或者右面键即可显示客户所定量程最大值，同样客户不能更改，然后按压中间键确认并退出UP查看下。此时屏幕显示AL-L报警下限设定项
4 主菜单AL-L（报警下限设定）
通电状态下，按压中间键10秒钟，屏幕显示UNLT，然后再次按压中间键即可显示LO，再次按压中间键即显示UP，然后按压中间键即显示AL-L，然后左键或者右键即可显示数值，再次按压即可调整数值直到选到自己需要的设定量程数字即可。然后按压中间键即退出AL-L项，此时屏幕显示AL-LH，报警上限设定。
5 主菜单AL-H（报警上限设定）
通电状态下，按压中间键10秒钟，屏幕显示UNLT，然后再次按压中间键即可显示LO，再次按压中间键即显示UP，然后按压中间键即显示AL-L，再次按压中间键显示AL-H即进入到报警上限设定选项，然后按压左键或者右键即可显示数值，再次按压左键或者右键即可调整数值设定到自己的报警值即可。然后按压中按键即全部退出设定选项并进入测量状态
可选则的单位如下：PA 帕斯卡 KPA千帕 MBAR毫巴 INWC英寸水柱MMWC毫米水柱
本菜单采用一体化循环菜单，具有操作简单，操作快捷，一次能够全程调试设定完成。
