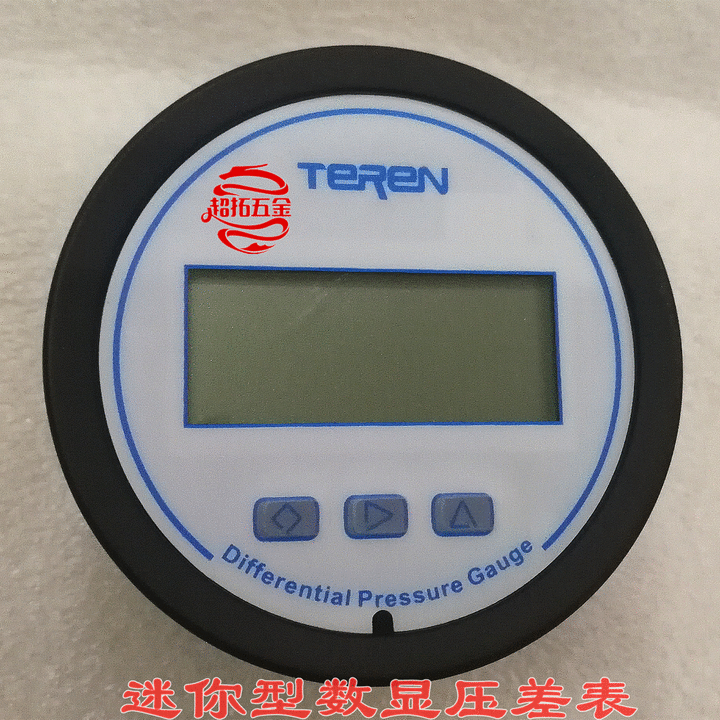

TEREN数显压差表 D5紧凑迷你型数显压差计/控制器/变送器

O1CN01EsXjhe1MEcG5oa16C 2568631403紧凑型D5数显压差控制表变送器说明书

应用和特点
l 采用高精度MEMS传感器及数字化技术,可以检测正压、负压或压差,完全可以取代传统指针式机械表
l 可测量风扇和鼓风机的压力、过滤器阻力、炉体通风、孔板、医疗、药机、生物安全柜和洁净操作台等设备的压差
l 体积小巧,嵌入开孔仅66mm,尤其是适合小型设备应用,适用于嵌入式、平面或盘面安装方式
l 精度高达±1%FS,量程最低为25Pa,直观的LCD数字显示
l 按键支持功能:零点校准、单位切换、显示刷新时间设置、自动休眠时间设置、报警设置。技术指标
介质:非易燃/非腐蚀性气体,对潮气/粉尘/油污不敏感
工作温度:D5:-10~50°C,D5P/D5G/D5T:-20~70°C
介质温度:0~60°C
温度补偿:0~50°C
工作压力:过载10xFS,破坏压力15xFS
显示:5位LCD,带工程单位指示,带背光(D5除外)
模拟输出:0-10V & 4-20mA(三线)
输出负载:≤500Ω(电流型),≥2KΩ(电压型)
通讯输出:RS485/Modbus(9600-n-8-1)
继电器输出:2×SPST, 3A/30VDC, 3A/250VAC, 或1×蜂鸣器
精度:±1.0%FS(25Pa为±2%FS)
电池型(D5):
电源:AA(5号)电池4节,推荐LR6碱性电池
显示刷新时间:可设置0.5/1/5/10s(默认1s)
自动休眠时间:可设置常开,或1/5/10min (默认1min)
电池使用时间:显示刷新时间=1s/自动休眠=常开设置时≥2年,显示刷新时间>1s或设置自动休眠时间,使用时间更长。也和电池质量有关
电源型(D5P/D5G/D5T)电源:16~28VDC/AC
长期稳定性:±0.5%FS /Year
温漂:<0.05%FS/°C (零点),<0.08%FS/°C (满量程)
过程连接:锥形咀,内径5mm软管连接,侧/背面各一对
按键:3个轻触按钮
防护等级:IP54
重量:电池型275g(含电池),电源型235g
材质:ABS
认证:CE
配件:一组螺丝及安装支架,可满足基本的表面或盘面安装。嵌入式安装需另外配件或用胶。
